硬件設施

　　能耗監測系統的硬件主要包括：智能電表、智能水表、基于 ZigBee 技術的無線網絡、以太網交換機、服務器、大屏、設備控制子模塊、防病毒系統、入侵檢測系統、防火墻系統等。

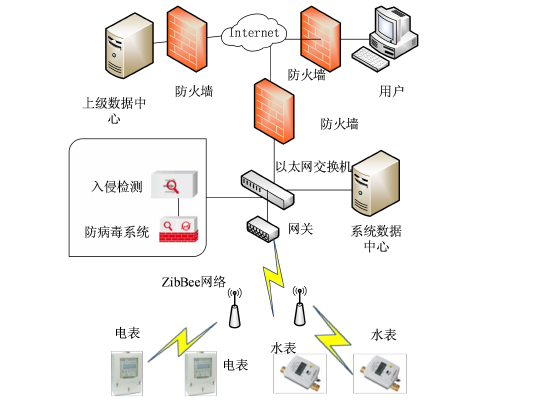

　　網絡結構本系統整體網絡分成下層和上層兩層網絡。

　　基于 ZigBee 和物聯網技術下的無線傳感器網絡，作為系統的下層網絡。在大型公共建筑物內，ZigBee 網絡協調器充當網關的角色，ZigBee網絡路由器充當分項集中器角色，各種智能計量表計作為 ZigBee 網絡中的終端節點，構成了整個無線網絡的布局，為能耗數據實時采集、傳輸?shù)裙ぷ魈峁┪锢砘A(chǔ)。整個建筑物配置一個網關，建筑物內每一個用電、用水系統配置一個分項集中器。

　　各種智能計量表計采集的各個用能設備(照明類、空調類、用水類設備等)的能耗數據首先傳輸至各類用能系統的分項集中器，再由分項集中器將數據傳輸至網關。系統的上層網絡采用 Internet 以太網絡技術構建傳輸網絡。下層網絡傳輸?shù)母黝惸芎臄?shù)據經上層網絡傳輸至數據中心，進行存儲并供服務器分析處理。
